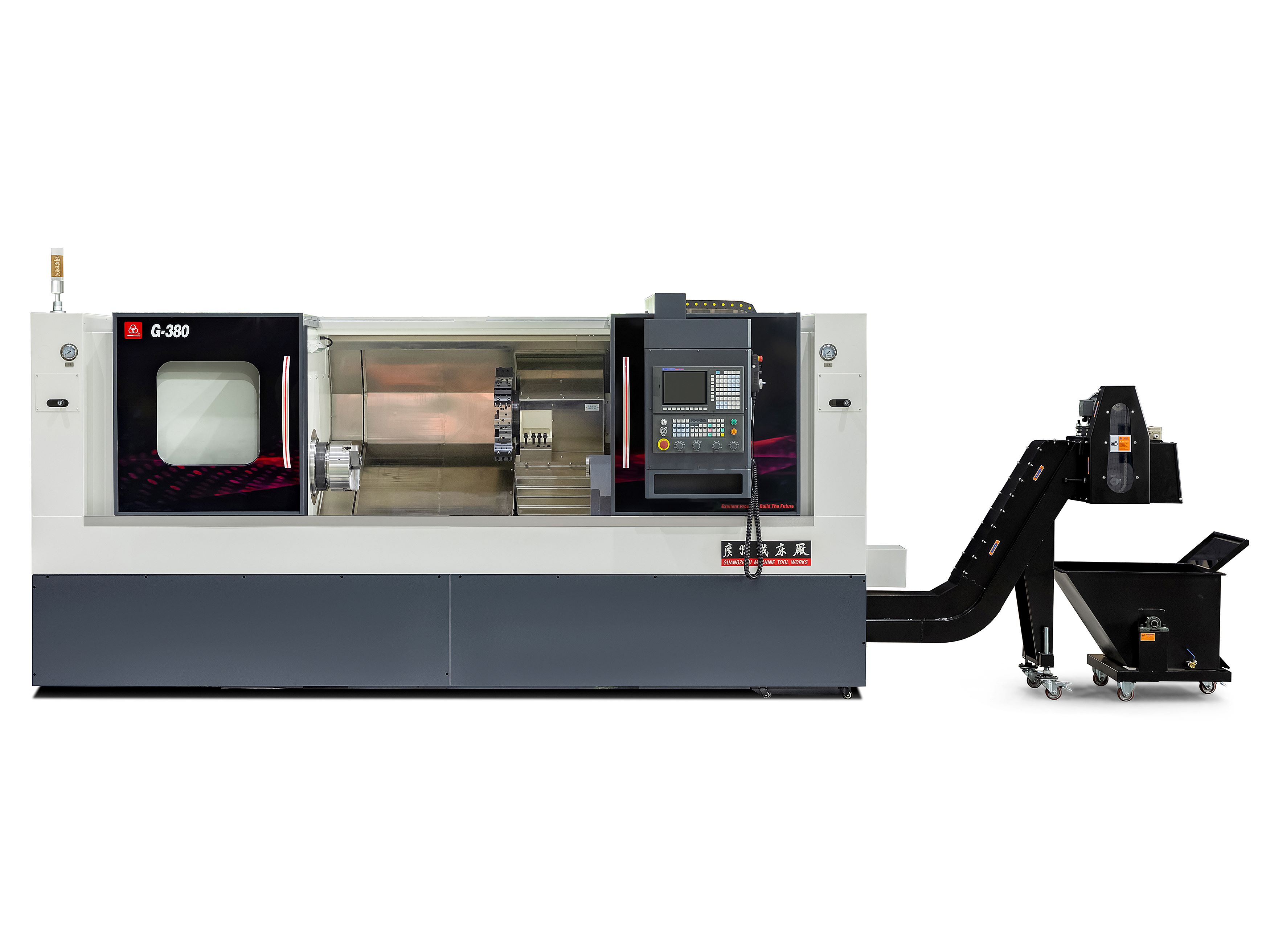

G-380/1500/1000/800

产品介绍：

G-380系列机床是我司参考国外先进技术而设计的成熟产品，机床采用45°倾斜整体铸造成形床身和简练铆焊全防护的一体化布局，整机结构紧凑、外形美观宜人、性能稳定可靠、具有优良的刚性及吸震性，可保证高精度切削，同时排屑流畅、上下料方便，便于操作，机床标配广数988TA系统，可选配发那科、西门子、新代等数控系统。

适用行业：

适用于工程机械、电机、印刷、汽车、石油化工行业中小型轴类、套筒类、盘类、不锈钢阀门类、管接头零件的精密加工。

产品特点：

1）机床导轨和滑鞍导轨都采用硬性滑动导轨，机床适合重车削、加工精度保持性好。

2）采用日本NSK主轴轴承组且经精密装配和动平衡测试的主轴，保证主轴精度高的、噪声低、刚性强，可实现无级调速及恒速切削，启动及停止迅速。

3）各润滑点采用强制自动润滑装置进行定点定量润滑丝杠及导轨，当有异常状态或油量不足时，自动产生警告讯号。

4）尾座采用自动可编程尾座，方便操作应用。

技术规格：

	项目	单位	G-380/1500	G-380/1000			G-380/800	备注
工作范围	最大回转直径	mm	Φ580
	最大盘类加工直径	mm	Φ460
	最大轴类加工直径	mm	Φ380
	最大加工长度	mm	1600	1100			870
	床鞍与水平倾斜度	度	45°
主轴	主轴电机	kw	15/18.5（连续/30分钟）		11/15（连续/30分钟）
	主轴轴端		A2-8		A2-6
	主轴通孔直径	mm	Φ93		Φ62
	最高转速	r/min	3000		4500
	精度	mm	径向跳动≤0.008，轴向窜动≤0.005
坐标轴	X轴最大行程	mm	260
	Z轴最大行程	mm	1610	1110			880
	X轴伺服单元		15Nm,3000r/min
	Z轴伺服单元		15Nm,3000r/min
	X轴最大速度	m/min	24
	Z轴最大速度	m/min	24
	定位精度	mm	X±0.006,Z±0.011,
	重复定位精度	mm	X±0.003,Z±0.003,
刀架	刀架型式		伺服动力刀架
	刀位数	工位	8或12
	外径、端面刀柄规格	mm	25X25
	内孔刀座直径	mm	Φ40
夹紧装置	卡盘		8"三爪中空液压卡盘
夹紧装置	油缸		中实回转油缸
液压尾座	尾座最大行程	mm	900
液压尾座	顶尖套锥度		MT5
液压系统	油箱容量	L	60
液压系统	液压泵压力	kg	35
排屑	自动排屑机		链板式除屑输送机及接屑车
其它	机床部电容量	kw	28	24
其它	外形尺寸：长x宽x高	mm	4200x2000x2000	3400X2000X2000		3000X2000X2000
	净重	kg	6200	5200		4700
